Versuchsschaltungen von Funkstabo 3
Die umfangreichste Schaltung (MW-Super) wird bei der Beschreibung der Anleitungsbücher ausführlicher vorgestellt. Dort findet sich auch eine verbesserte Darstellung des Schaltbildes.

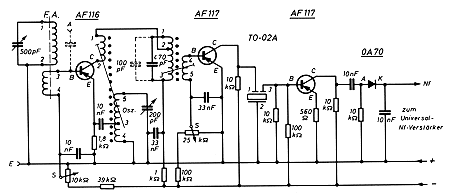

Mischkopf mit getrennten Misch- und Oszillatorstufen (induktiv angekoppelt)

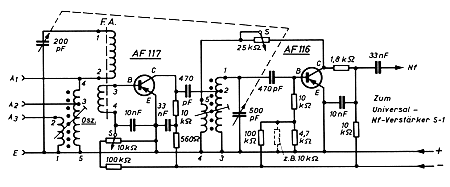

Mischkopf mit selbstschwingender Mischstufe (Überlagerung im Emitterkreis)

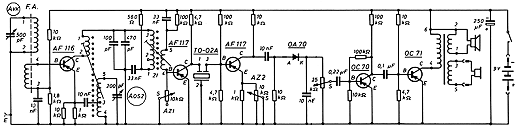

Schaltung eines 5-Tansistor-/5-Kreis-Mittelwellensupers
457-kHz-Prüfgenerator mit Transfilter

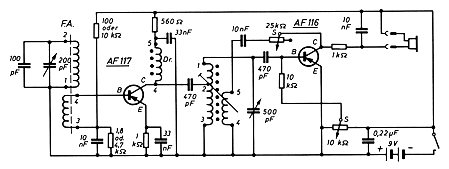

Zweikreis-Experimentierschaltung mit Audion

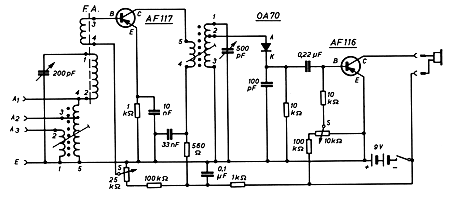

Zweikreis-Empfänger mit Diodenmodulation
Grenzwellenempfänger aus Teilen der Kästen Funkstabo II und III
Mittelwellen-Ortsempfänger

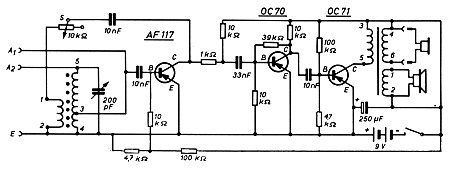

Verbesserte Ortsempfängerschaltung

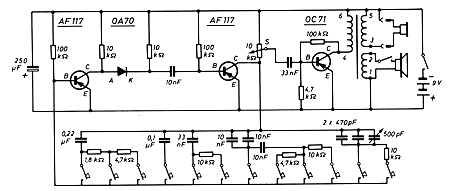

Universal-NF-Verstärker für Rundfunkempfänger
Kurzwellenaudion als Vorstufe zum Verstärker
Zweikreiservorsatz mit rückgekoppeltem Audion

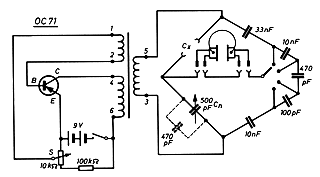

Meßbrücke mit kapazitivem Spannungsteiler
